Как выбрать между изостатическим, формованным и экструдированным графитом для литьевых применений

В современных условиях литья, где постоянно находятся под давлением вопросы стабильности, эффективности и контроля затрат, выбор материала перестал быть рутинным решением — он стал стратегическим. Графит, широко известный своей высокой теплопроводностью, устойчивостью к химическому воздействию и способностью сохранять структурную целостность при экстремальных температурах, продолжает играть решающую роль в процессах литья металлов.

Однако многие закупочные группы и инженеры по-прежнему недооценивают ключевой момент: графит — это неоднородный материал. Его характеристики значительно различаются в зависимости от способа производства. Выбор между изостатическим графитом, формованным графитом и экструдированным графитом может напрямую влиять на срок службы формы, точность литья, процент дефектов и общую себестоимость производства.

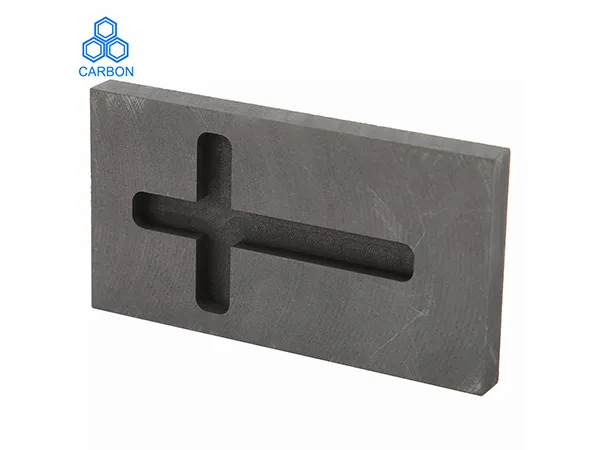

Как выбрать графитовые формы для непрерывного литья

Данное руководство предлагает более глубокий, основанный на опыте взгляд, который поможет лицам, принимающим решения, выбрать наиболее подходящий тип графита, исходя из реальных условий производства, а не из общих технических характеристик.

Почему выбор графита важен как никогда

В процессах высокотемпературного литья — будь то алюминий, медные сплавы или специальные металлы — графитовые компоненты, такие как формы, штампы, тигли и приспособления, подвергаются многократным термическим циклам, риску окисления и механическим нагрузкам.

Несоответствие типа графита и области применения часто приводит к:

Преждевременному растрескиванию или деформации

Неравномерному распределению тепла и дефектам литья

Увеличению времени простоя и затрат на техническое обслуживание

Снижению стабильности качества продукции

С практической точки зрения, правильный выбор графита — это не только вопрос производительности, но и вопрос долгосрочной эксплуатационной стабильности и предсказуемости затрат.

Более подробный обзор трех основных типов графита.

1. Изостатический графит: точность и надежность в экстремальных условиях

Изостатический графит изготавливается с использованием равномерного давления, приложенного во всех направлениях, что приводит к высокой однородности внутренней структуры. С инженерной точки зрения, именно эта однородность отличает его от других материалов.

В реальных условиях это означает:

Стабильное поведение во всех направлениях

В отличие от других типов графита, его свойства не меняются в зависимости от ориентации. Это критически важно в пресс-формах, где неравномерное расширение может привести к неточностям размеров.

Исключительная устойчивость к термическому шоку

При многократных циклах нагрева и охлаждения изостатический графит сохраняет структурную целостность, значительно продлевая срок службы пресс-формы.

Высокая плотность и низкая пористость

Это снижает проникновение металла и улучшает качество обработки поверхности литых деталей.

Благодаря этим преимуществам изостатический графит широко используется в:

Литейных формах аэрокосмического класса

Высокоточных автомобильных компонентах

Формах для непрерывного литья цветных металлов

Полупроводниковых и высокочистых изделиях

Практическая ценность:

Хотя первоначальная стоимость выше, многие производители отмечают, что изостатический графит снижает общую стоимость цикла литья благодаря более длительному сроку службы и меньшему количеству дефектов.

2. Формованный графит: сбалансированные характеристики для универсальных применений

Формованный графит получают путем прессования графитового порошка со связующими веществами в определенные формы с последующей высокотемпературной обработкой. Этот процесс обеспечивает гибкость в проектировании при сохранении приемлемых характеристик материала.

С точки зрения производства, формованный графит предлагает:

Хороший баланс между прочностью и стоимостью

Он обеспечивает достаточные механические и термические характеристики для большинства стандартных применений литья.

Гибкие возможности формования

Его легче обрабатывать для получения сложных геометрических форм по сравнению с экструдированным графитом.

Стабильная работа в условиях средней нагрузки

Хотя он не такой однородный, как изостатический графит, он надежно работает во многих промышленных условиях.

Типичные области применения:

Общие литейные формы

Тигли и ковши

Вставки в штампы

Производство мелко- и среднесерийных партий

Практическая ценность:

Для литейных предприятий, управляющих несколькими производственными линиями или часто меняющих формы, формованный графит часто обеспечивает наилучший баланс между индивидуальной настройкой и контролем бюджета.

3. Экструдированный графит: экономичное решение для направленных применений

Экструдированный графит изготавливается путем продавливания графитового материала через фильеру, образуя непрерывные формы, такие как стержни или пластины. Этот процесс придает материалу направленные свойства, то есть его поведение зависит от ориентации.

Ключевые характеристики:

Анизотропная структура (свойства, зависящие от направления)

Прочность и теплопроводность выше вдоль направления экструзии.

Эффективен для стандартных форм

Идеален для крупномасштабного производства, где требуются однородные профили.

Низкая себестоимость производства

Один из наиболее экономичных вариантов графита для массового использования.

На практике экструдированный графит лучше всего подходит для:

Конструкционных опор в системах литья

Компонентов для управления тепловыми процессами

Некритичных форм с предсказуемыми направлениями напряжений

Крупномасштабных промышленных применений с ограничениями по стоимости

Практический вывод:

Экструдированный графит демонстрирует хорошие характеристики, когда инженеры проектируют его с учетом направленных свойств. Однако несоосность может привести к преждевременному выходу из строя.

Ключевые факторы принятия решений (на основе реальных производственных сценариев)

1. Требования к допускам размеров

Если ваш процесс литья включает в себя жесткие допуски или высокоценные компоненты, стабильность материала становится критически важной.

Высокая точность → Изостатический графит

Умеренная точность → Формованный графит

Низкая точность / объемное производство → Экструдированный графит

2. Требования к тепловому регулированию

Равномерное распределение тепла напрямую влияет на текучесть металла и затвердевание.

Равномерная теплопередача → Изостатический графит

Общие тепловые характеристики → Формованный графит

Направленный контроль тепла → Экструдированный графит

3. Механические напряжения и ожидаемый срок службы

Повторяющиеся термические циклы могут быстро выявить слабые места материала.

Высокое напряжение / длительный срок службы → Изостатический графит

Среднее напряжение → Формованный графит

Контролируемое направление напряжения → Экструдированный графит

4. Сложность конструкции и требования к механической обработке

Сложные формы часто требуют материалов, которые легко обрабатываются без ущерба для прочности.

Сложная геометрия → Формованный или изостатический графит

Стандартные формы → Экструдированный графит

5. Стоимость против долгосрочной ценности

Многие покупатели сосредотачиваются на первоначальной цене, но опытные инженеры оценивают стоимость за один цикл использования.

Высокие первоначальные затраты, низкие долгосрочные затраты → Изостатический графит

Сбалансированные инвестиции → Формованный графит

Низкие первоначальные затраты, более высокая частота замены → Экструдированный графит

Применение в реальных условиях

В цехах литья в аэрокосмической отрасли обычно отдают приоритет изостатическому графиту, чтобы избежать микроскопических дефектов, которые могут поставить под угрозу безопасность критически важных компонентов.

Поставщики автомобильной промышленности часто используют формованный графит для компонентов двигателей и трансмиссий, где объемы производства высоки, но при этом соблюдаются допуски.

Крупные металлообрабатывающие предприятия используют экструдированный графит для конструкционных и вспомогательных компонентов с целью снижения эксплуатационных расходов.

Заключительные мысли: Как сделать более разумный выбор графита

Выбор правильного графитового материала — это не просто технический вопрос, он отражает вашу общую производственную стратегию. Компании, которые согласовывают выбор графита с реальными условиями эксплуатации, часто достигают следующих результатов:

Увеличение срока службы пресс-формы

Улучшение стабильности литья

Снижение процента брака

Более предсказуемые производственные затраты

Вместо того чтобы полагаться исключительно на технические характеристики, целесообразно тесно сотрудничать с опытными поставщиками графита, которые могут предоставить:

Рекомендации по маркам материалов

Поддержку в области нестандартной механической обработки

Данные испытаний, основанные на конкретных задачах

В условиях жесткой конкуренции на рынке производства эти данные могут иметь ощутимое значение.

Практические рекомендации

Если вы сейчас оцениваете графитовые материалы для проекта литья, начните с трех практических вопросов:

Каков допустимый диапазон допусков для моей отливки?

Сколько термических циклов пройдет пресс-форма?

Что для меня важнее: снижение первоначальных затрат или долгосрочная эффективность?

Ответы на эти вопросы обычно четко указывают на наиболее подходящий тип графита.
